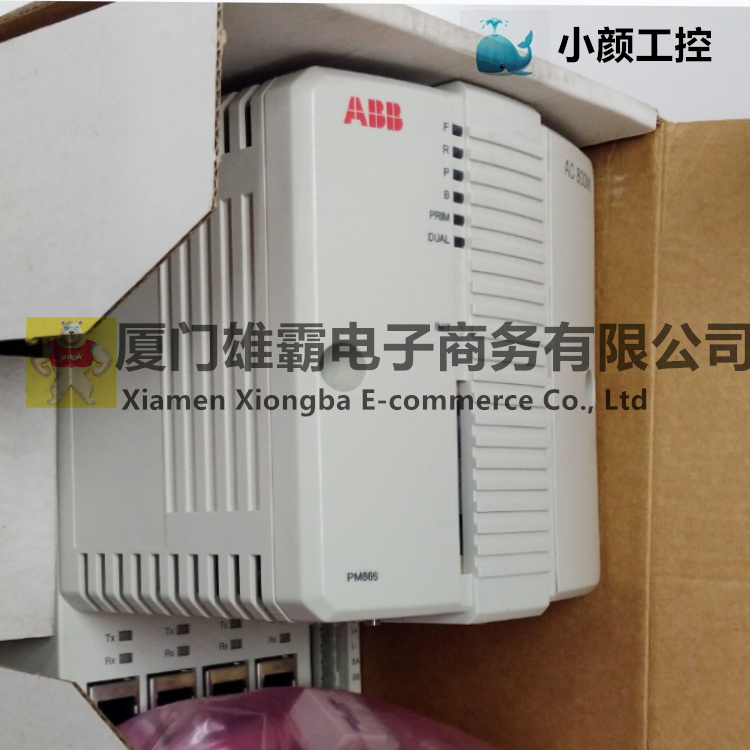

PM865K01 是 ABB AC 800M 系列中的高性能处理器单元,以下是其用户手册相关内容5:
- 性能参数:
- CPU:高性能微处理器。
- 程序内存:800MB。
- 数据内存:64MB。
- 电池备份内存:128KB。
- 以太网接口:2 个 RJ45(10/100Mbit/s)。
- RS-232/485 接口:1 个可配置。
- CAN 接口:1 个。
- SD 卡接口:1 个。
- 工作温度:-25°C 至 + 70°C。
- 存储温度:-40°C 至 + 85°C。
- 相对湿度:5% 至 95%(非冷凝)。
- 功耗:典型值约为 5W。
- 尺寸:50x150x137mm(不含连接器)。
- 重量:约 0.3kg。
- 功能特点:
- 强大处理能力:配备高性能微处理器,结合较大容量的程序内存和数据内存,可高效执行复杂控制算法,处理大量实时数据。
- 丰富通信接口:拥有 2 个以太网接口,支持多种工业以太网协议,还有可配置的 RS-232/485 串行接口和 CAN 接口,方便与其他设备通信连接,利于系统集成。
- 存储扩展灵活:具备 SD 卡接口,可扩展程序和数据存储容量,满足不同项目对数据存储的需求。
- 实时时钟功能:内置带电池备份的实时时钟,能准确记录时间,便于时间相关的控制和事件管理。
- CPU 冗余支持:支持 CPU 冗余功能,主 CPU 故障时,备用 CPU 可立即接管,保障系统高可用性和连续性。
- 接口说明:

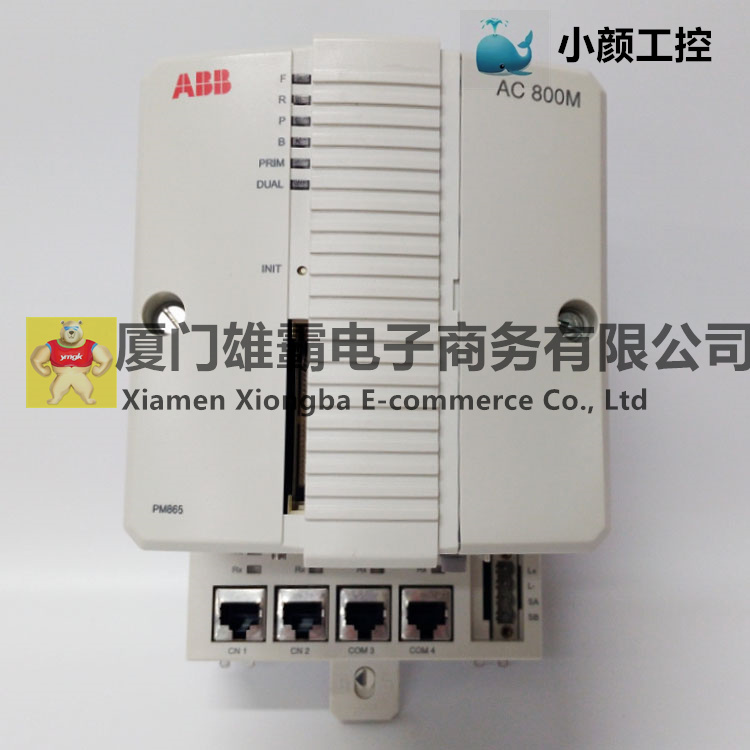

- 以太网端口:底板有 2 个 RJ45 以太网端口(CN1、CN2),用于连接控制网络,支持高速数据传输和远程控制。
- 串行端口:有 2 个 RJ45 串行端口(COM3、COM4),其中 COM3 是带有调制解调器控制信号的 RS-232C 端口,COM4 是隔离端口,主要用于连接配置工具。
